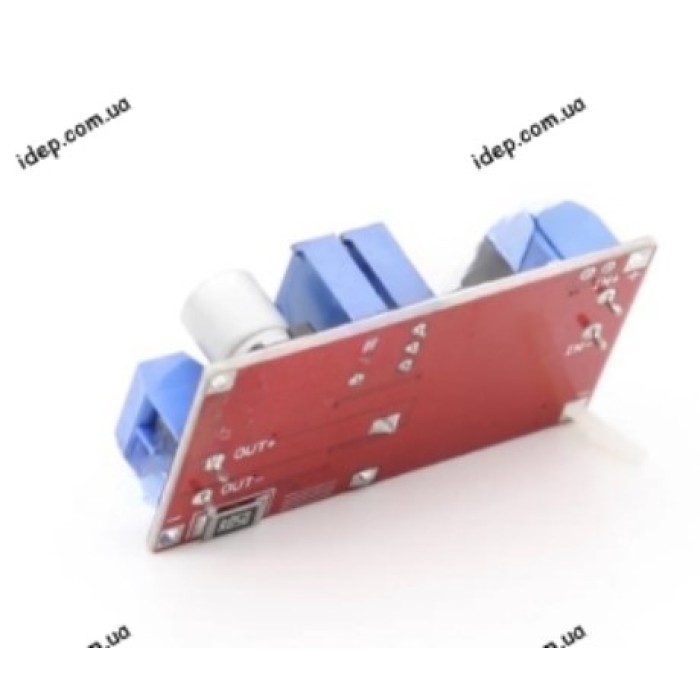

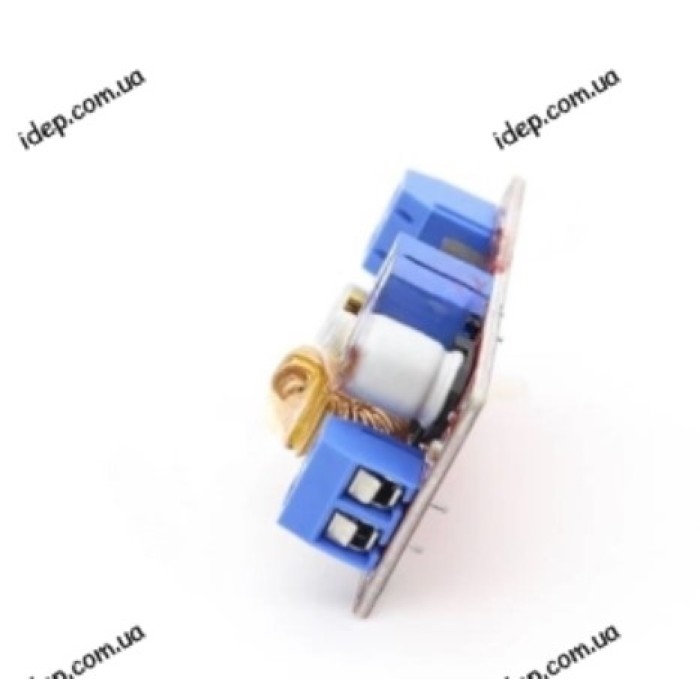

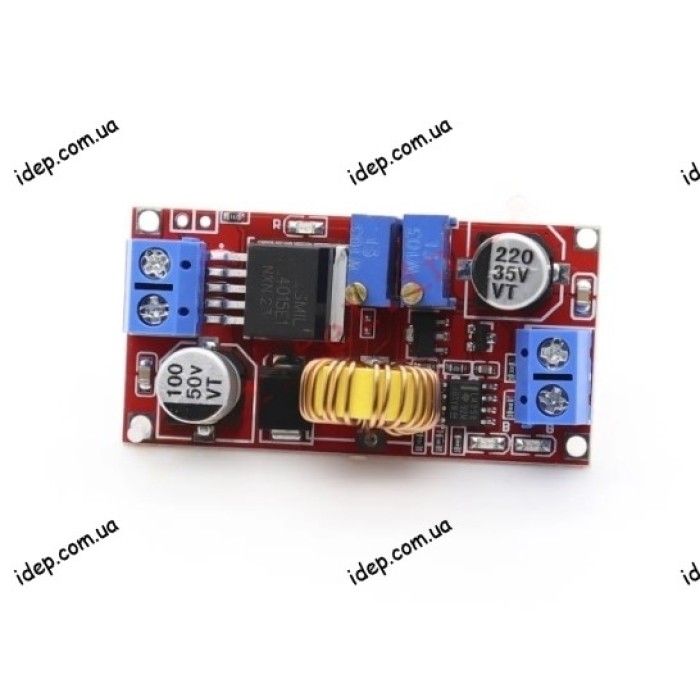

Знижувальний DC-DC перетворювач XL4015-E1 з регулюванням струму та напруги

За допомогою знижуючого DC-DC перетворювача XL4015-E1 можна регулювати вихідну напругу і струм, завдяки цим характеристикам він відмінно підходить для вирішення наступних завдань:

• зарядний пристрій для будь-яких типів акумуляторів
• драйвер для живлення світлодіодів
• понижуючий перетворювач з захистом від короткого замикання
• модуль для виготовлення бюджетного лабораторного блока живлення

Мікросхема

XL4015

Вхідна напруга

5-32 В постійного струму.

Вихідна напруга

регульована в діапазоні від 0,8 до 30 В. Точність регулювання ± 2,5%. Різниця між вхідним і вихідним напругами близько 0,3 В.

Вихідний струм

5 А (максимально), при перевищенні 2 А потрібне додаткове охолодження. Точність регулювання ± 0,5%

Захист:

• від перевантаження: Є. Модуль автоматично реагує та запобігає перевантаженню, щоб забезпечити безпечну роботу. Спрацьовує при 8 А.
• від короткого замикання на виході: Є
• від перегріву: Є. При підвищенні температури до 125 °C модуль автоматично знижує вихідну напругу, щоб запобігти перегріву.
• від зворотної полярності на вході: Ні
• від зворотної полярності на виході: Ні. Якщо плануєте використовувати модуль як зарядний пристрій, потрібно встановити діод на 6-10А в розрив (+).
