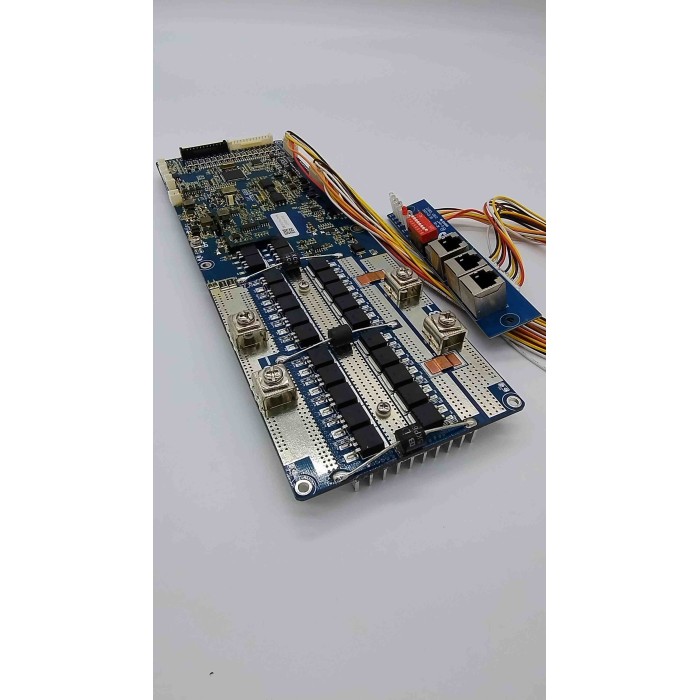

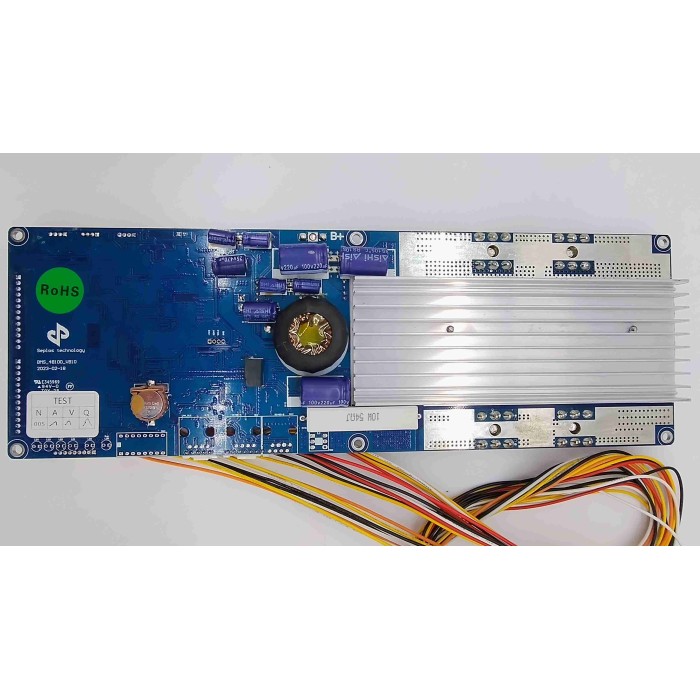

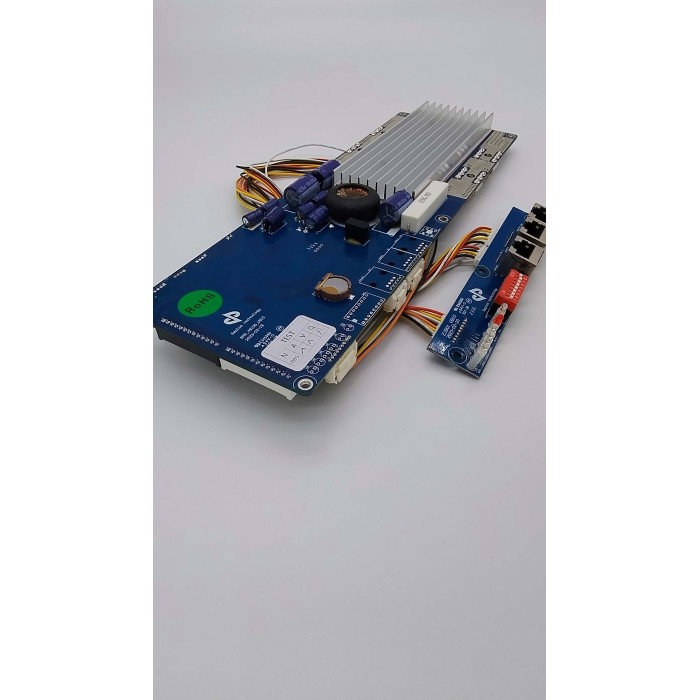

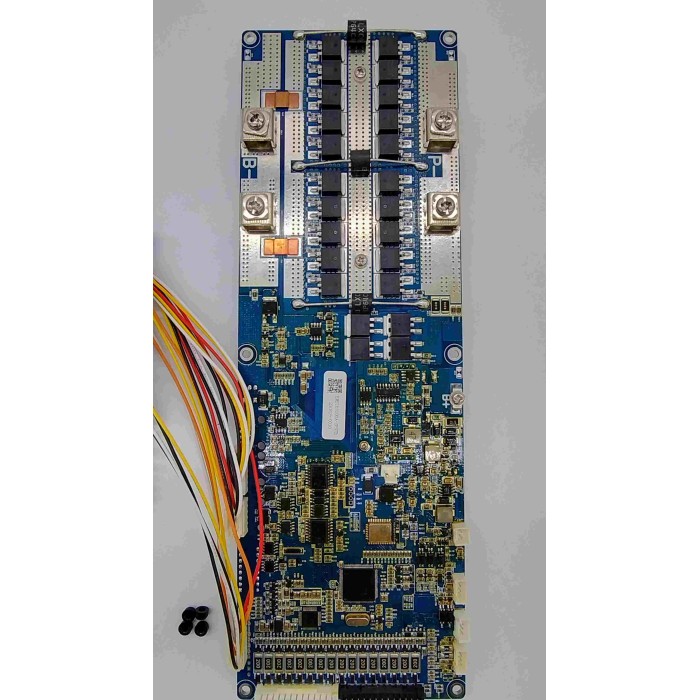

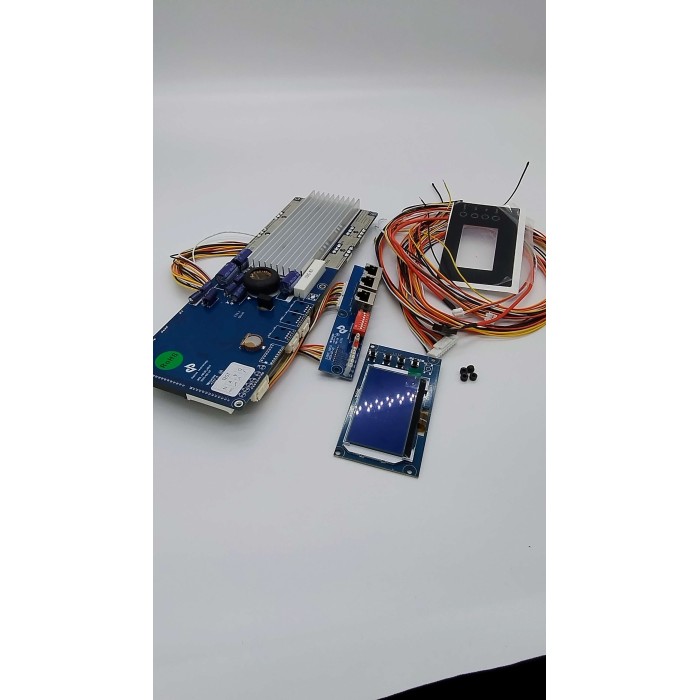

Система керування батареєю BMS 3.0 16S CAN, RS485, з ПДВ

Система керування батареєю BMS 3.0 16S CAN, RS485

офіційний продаж з ТОВ, повний пакет документів
Ціна без ПДВ - 4500,00грн/шт,  з ПДВ -  5400,00 грн/шт

Система керування батареєю BMS 3.0 16S CAN, RS485  повністю підтримує роботу з акумуляторними блоками від восьми до шістнадцяти комірок у серії. Для конфігурації з 8 комірками достатньо змінити апаратний поріг живлення та прибрати верхній роз’єм. Конфігурації з 15 та 16 комірками повністю сумісні — потрібно лише змінити лінію вибірки комірок та налаштувати кількість комірок і параметри захисту загальної напруги через програмне забезпечення.

BMS може працювати з різними виробниками інверторів завдяки налаштуванню протоколу через програмне забезпечення, має функцію попереднього заряджання.

Система забезпечує багаторівневий захист, включаючи:

-    -   індивідуальний захист від перенапруги/зниження напруги на комірці,

-    -  загальний захист від перевищення чи падіння напруги,

-    -  захист від перевантаження при заряді та розряді (первинний і вторинний),

-    -   захист від високої та низької температури,

-    -  захист від короткого замикання.



SOC (стан заряду), SOH (стан здоров’я батареї) та загальна ємність розряду можуть бути точно розраховані відповідно до характеристик комірок.

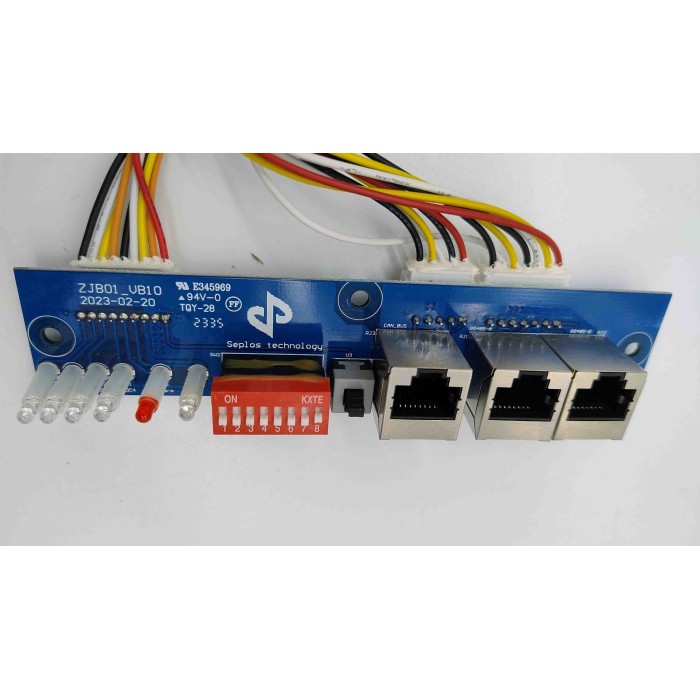

Паралельна комунікація здійснюється через RS485, а моніторинг даних — через програмне забезпечення на ПК. Система може взаємодіяти з інвертором через CAN/RS485.

Розмір: довжина × ширина = 300 мм × 100 мм

Параметр	Min	Max	Типове	Одиниця
Робоча напруга	40	59	48	V
Напруга заряду	48	60	54	V
Робоча температура	-20	70	25	℃
Температура зберігання	-40	85	25	℃
Вологість навколишнього середовища	10	85	–	%
Струм заряду та розряду	–	110	100	A
Внутрішній опір		–	–	mΩ

 Де використовується

-   -       сонячні електростанції
-      акумуляторні збірки
-      інверторні системи
-      резервне живлення
-      електротранспорт
Переваги
-.     балансування елементів
-.     захист від перевантаження
-.     інтерфейси CAN / RS485
-.     стабільна робота системи
-.     підходить для 16S батарей

Заходи безпеки при використанні

• Система керування батареєю (BMS) не може використовуватися послідовно.
• Допустима напруга силових компонентів BMS становить 100 В.
• Якщо модуль елементів зібраний у вигляді довгих провідників чи мідних шин, необхідно узгодити з виробником BMS компенсацію імпедансу. Інакше буде порушена узгодженість елементів.
• Під час складання захисна плата не повинна безпосередньо контактувати з поверхнею осердя, щоб уникнути його пошкодження. Складання має бути міцним і надійним.
• Не торкатися компонентів на платі проводами, паяльником чи припоєм під час використання, інакше плата може бути пошкоджена.
• Дотримуватися антистатичних, вологозахисних та водозахисних заходів під час експлуатації.
• Використовувати систему лише в межах параметрів і умов, зазначених у специфікації. Перевищення значень може пошкодити захисну плату.
• Після складання батарейного блоку та захисної плати, якщо немає вихідної напруги або заряд не відбувається при першому включенні, слід перевірити правильність підключення. Якщо проблема залишається — звернутися до виробника.
• Система керування не має функції заряджання батареї з напругою 0 В. Якщо батарея досягне 0 В, її характеристики значно погіршаться або вона буде пошкоджена. Щоб уникнути цього, необхідно регулярно підзаряджати батарею при тривалому зберіганні (понад 3 місяці). Під час використання батарея повинна бути заряджена протягом 12 годин після розряду, щоб уникнути падіння до 0 В через саморозряд.
• Система не обладнана функцією захисту від зворотного заряду. Вхід зарядки не можна підключати у зворотному напрямку, інакше система та батарея можуть бути пошкоджені.
• Компанія залишає за собою право остаточного тлумачення
